6LoWPAN : Le protocole qui connecte les objets intelligents à Internet

Introduction : Quand les petits objets veulent parler au monde entier

Imaginez un capteur de température installé dans un champ agricole, alimenté par une simple pile, qui doit envoyer des données toutes les 5 minutes vers Internet. Ce capteur est minuscule, sa batterie est limitée, son antenne est modeste. Et pourtant, il doit parler le même langage qu'un serveur Google ou qu'un smartphone dernière génération.

C'est exactement le problème que résout le 6LoWPAN (IPv6 over Low-Power Wireless Personal Area Networks).

Dans cet article, nous allons démystifier ce protocole de fond en comble : son origine, ses mécanismes, ses cas d'usage, et pourquoi il est devenu l'un des piliers silencieux de l'Internet des Objets.

1. Le problème à l'origine de 6LoWPAN

1.1 L'explosion de l'IoT et la question des adresses

Avec l'essor de l'Internet des Objets, des milliards d'appareils doivent être connectés à Internet. Les adresses IPv4 (exemple : 192.168.1.1) sont épuisées depuis 2011. La solution est IPv6, capable de générer 340 sextillions d'adresses - assez pour attribuer une adresse unique à chaque grain de sable sur Terre, des millions de fois.

Mais voilà le problème : IPv6 a été conçu pour des machines puissantes, avec de la mémoire, du processeur, et une connexion filaire ou Wi-Fi robuste. Un capteur IoT typique, lui, c'est :

• Microcontrôleur de quelques kilo-octets de RAM
• Batterie de petite capacité, devant durer des années
• Liaison radio IEEE 802.15.4, avec des trames limitées à 127 octets
• Débit de 250 kbps maximum
• Portée de quelques dizaines de mètres

Or, un paquet IPv6 seul peut peser jusqu'à 1280 octets. C'est 10 fois la taille maximale d'une trame IEEE 802.15.4. Impossible à transmettre directement.

C'est là que 6LoWPAN entre en scène.

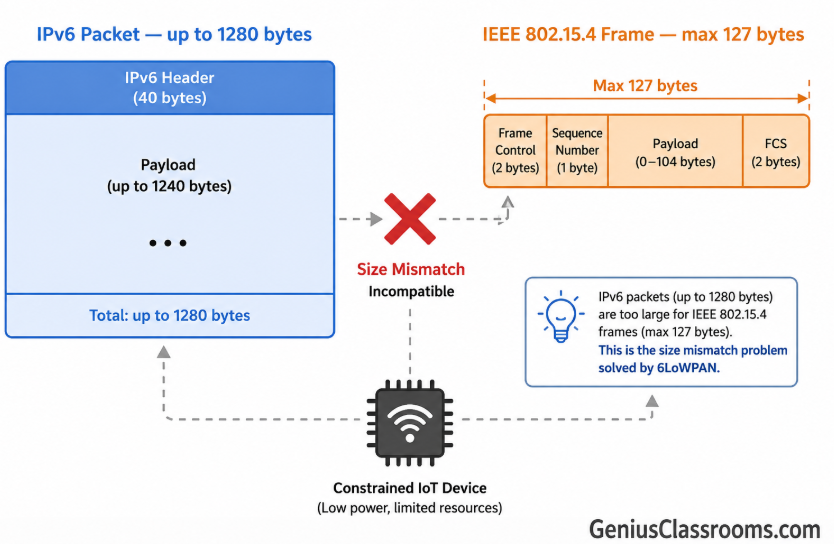

Le problème de compatibilité

2. Qu'est-ce que 6LoWPAN exactement ?

6LoWPAN est une couche d'adaptation définie par l'IETF (Internet Engineering Task Force) dans le RFC 4944 (2007), puis amélioré par les RFC 6282 (2011) et RFC 6775.

Son rôle est d'agir comme un traducteur intelligent entre le monde d'IPv6 (conçu pour des réseaux haut débit) et le monde d'IEEE 802.15.4 (conçu pour des réseaux sans fil à très faible consommation).

Concrètement, 6LoWPAN se positionne dans la pile réseau entre la couche liaison (MAC/PHY 802.15.4) et la couche réseau (IPv6) :

┌──────────────────────┐
│   Application (CoAP) │
├──────────────────────┤
│   Transport (UDP)    │
├──────────────────────┤
│   Réseau (IPv6)      │
├──────────────────────┤
│ ← 6LoWPAN (couche   │  ← C'est ici !
│   d'adaptation) →   │
├──────────────────────┤
│  IEEE 802.15.4 MAC   │
├──────────────────────┤
│  IEEE 802.15.4 PHY   │
└──────────────────────┘

3. Les mécanismes techniques fondamentaux

6LoWPAN repose sur trois mécanismes principaux pour faire "entrer" IPv6 dans des trames minuscules.

3.1 La compression d'en-tête (Header Compression)

Un en-tête IPv6 standard fait 40 octets. C'est énorme pour une trame de 127 octets. 6LoWPAN applique une compression appelée IPHC (IP Header Compression), définie dans le RFC 6282.

Le principe : éliminer les informations redondantes ou déductibles du contexte.

Par exemple :

• L'adresse IPv6 source peut souvent être déduite de l'adresse MAC de l'appareil. Inutile de la répéter.
• La version IP (toujours 6 dans ce contexte) peut être omise.
• La longueur du paquet peut être calculée à partir de la trame.

Résultat : un en-tête IPv6 de 40 octets peut être réduit à seulement 2 à 7 octets dans les cas optimaux. Un gain spectaculaire.

De même, l'en-tête UDP (8 octets) est compressé via NHC (Next Header Compression) pour ne peser que 4 octets.

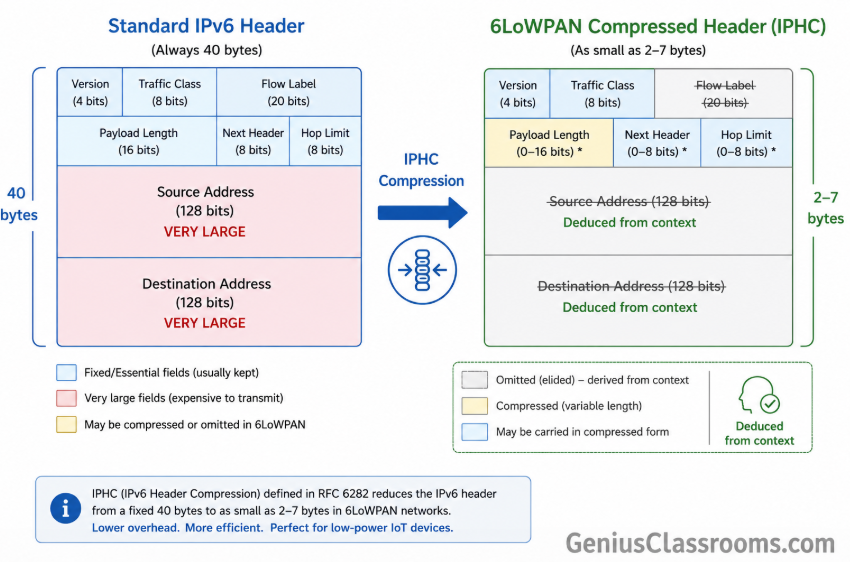

n°2 : La compression d'en-tête

3.2 La fragmentation et le réassemblage

Même après compression, un paquet IPv6 peut rester trop grand pour une seule trame 802.15.4. 6LoWPAN implémente donc sa propre fragmentation.

Le paquet est découpé en plusieurs fragments numérotés, chacun tenant dans une trame de 127 octets. Chaque fragment contient :

• Un en-tête de fragmentation 6LoWPAN (4 ou 5 octets)
• Un identifiant de datagramme (pour regrouper les fragments)
• Un offset (position du fragment dans le paquet original)

Le destinataire réassemble les fragments dans l'ordre correct pour reconstituer le paquet IPv6 complet. Ce mécanisme est transparent pour les couches supérieures.

Point important : si un seul fragment est perdu, tout le paquet doit être retransmis. C'est une limitation connue de 6LoWPAN, adressée par des extensions comme 6LoWPAN Selective Fragment Recovery (RFC 8930).

3.3 La découverte de voisins (Neighbor Discovery - ND)

Le protocole de Découverte de Voisins d'IPv6 (Neighbor Discovery Protocol, NDP) est puissant mais bavard : il envoie beaucoup de messages multicast, ce qui est catastrophique pour des appareils à batterie.

6LoWPAN définit une version allégée appelée 6LoWPAN-ND (RFC 6775), qui :

• Remplace les broadcasts coûteux par des enregistrements unicast auprès d'un routeur de bordure
• Réduit les échanges de messages de découverte
• Supporte la mobilité et l'endormissement des appareils (sleep mode)

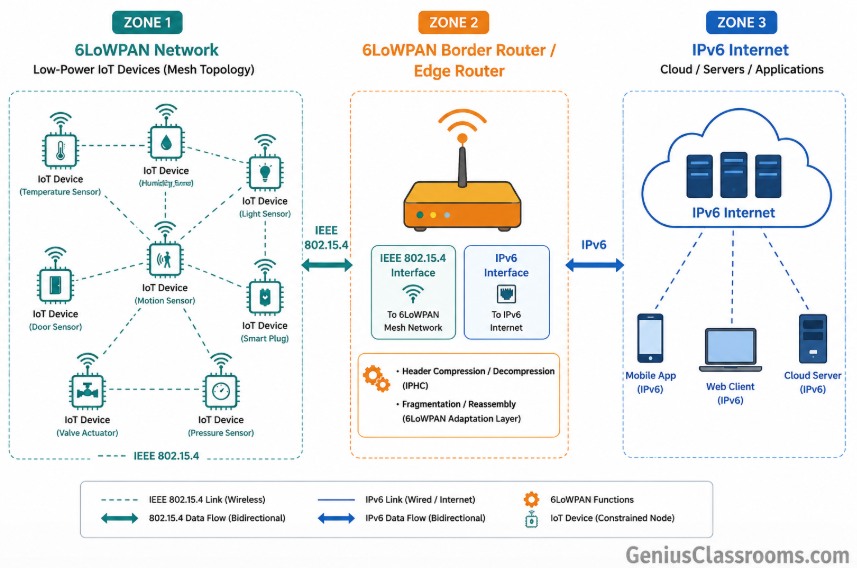

n°3 : Architecture réseau 6LoWPAN

4. La pile protocolaire complète de l'IoT avec 6LoWPAN

6LoWPAN ne fonctionne pas seul. Il s'inscrit dans un écosystème de protocoles complémentaires :

+------------+----------------------+------------------------------------------+
| Couche     | Protocole            | Rôle                                     |
+------------+----------------------+------------------------------------------+
| Application| CoAP                 | Équivalent HTTP allégé pour l'IoT        |
+------------+----------------------+------------------------------------------+
| Transport  | UDP                  | Léger, sans établissement de connexion   |
+------------+----------------------+------------------------------------------+
| Réseau     | IPv6 + RPL           | Adressage global + routage en mesh       |
+------------+----------------------+------------------------------------------+
| Adaptation | 6LoWPAN              | Compression, fragmentation, ND allégé   |
+------------+----------------------+------------------------------------------+
| Liaison    | IEEE 802.15.4 MAC    | Contrôle d'accès au médium               |
+------------+----------------------+------------------------------------------+
| Physique   | IEEE 802.15.4 PHY    | Radio 2.4 GHz, 868/915 MHz               |
+------------+----------------------+------------------------------------------+

RPL (Routing Protocol for Low-Power and Lossy Networks, RFC 6550) mérite une mention spéciale : c'est le protocole de routage conçu pour les réseaux maillés IoT, qui fonctionne main dans la main avec 6LoWPAN pour acheminer les paquets entre les noeuds du réseau vers la passerelle Internet.

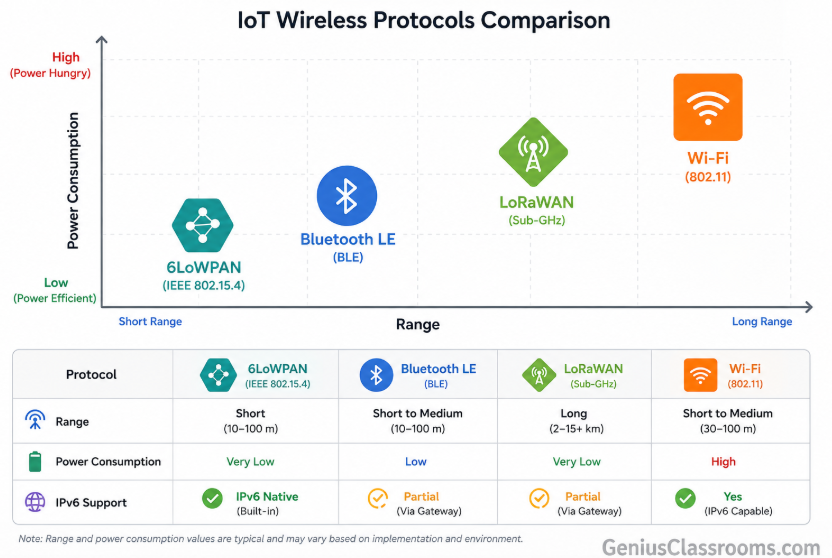

5. Comparaison : 6LoWPAN vs les autres technologies IoT

Il est utile de situer 6LoWPAN par rapport aux autres protocoles de communication IoT populaires :

L'avantage clé de 6LoWPAN est sa capacité à connecter directement les objets à Internet via IPv6 sans passerelle applicative complexe. Chaque objet a sa propre adresse IP globale, ce qui simplifie considérablement l'architecture.

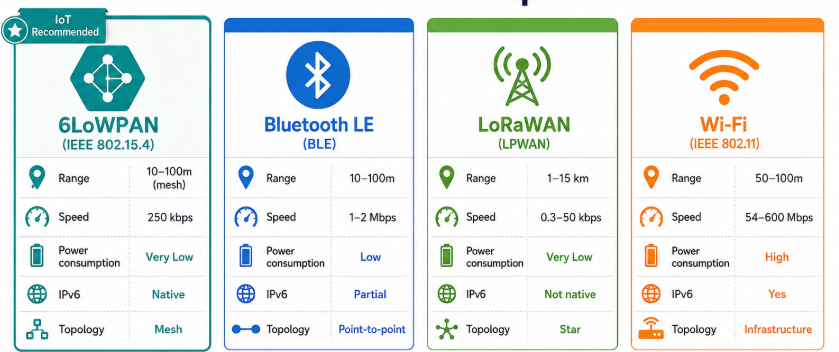

n°4 : Comparaison des protocoles IoT

6. Les cas d'usage concrets de 6LoWPAN

6.1 Domotique et bâtiment intelligent (Smart Home / Smart Building)

Le standard Thread, utilisé par Google Nest, Apple HomeKit et de nombreux fabricants de domotique, est directement basé sur 6LoWPAN. Vos ampoules connectées, thermostats, capteurs de fumée et serrures intelligentes communiquent souvent grâce à 6LoWPAN sous le capot.

6.2 Agriculture intelligente (Smart Farming)

Des réseaux de capteurs déployés dans des champs sur plusieurs hectares mesurent l'humidité du sol, la température, l'ensoleillement. Alimentés par panneaux solaires ou batteries longue durée, ils transmettent leurs données via 6LoWPAN vers un routeur de bordure connecté à Internet.

6.3 Industrie 4.0 et maintenance prédictive

Dans les usines, des capteurs vibratoires ou thermiques surveillent en temps réel l'état des machines. 6LoWPAN permet de déployer ces capteurs sans câblage coûteux, tout en maintenant une adressabilité IP complète pour l'intégration dans les systèmes de supervision (SCADA, ERP).

6.4 Santé connectée (Healthcare IoT)

Des capteurs médicaux portables (monitoring cardiaque, glucomètre connecté, capteurs de pression) utilisent 6LoWPAN pour transmettre des données vers des hubs médicaux ou directement vers des serveurs cloud, tout en respectant les contraintes d'autonomie et de taille.

6.5 Villes intelligentes (Smart City)

Éclairage public intelligent, compteurs d'eau et d'électricité communicants (smart meters), capteurs de parking, stations météo urbaines : 6LoWPAN est au coeur de l'infrastructure de la ville intelligente, en particulier via le standard IETF 6TiSCH qui combine 6LoWPAN avec IEEE 802.15.4e TSCH pour des communications ultra-fiables et déterministes.

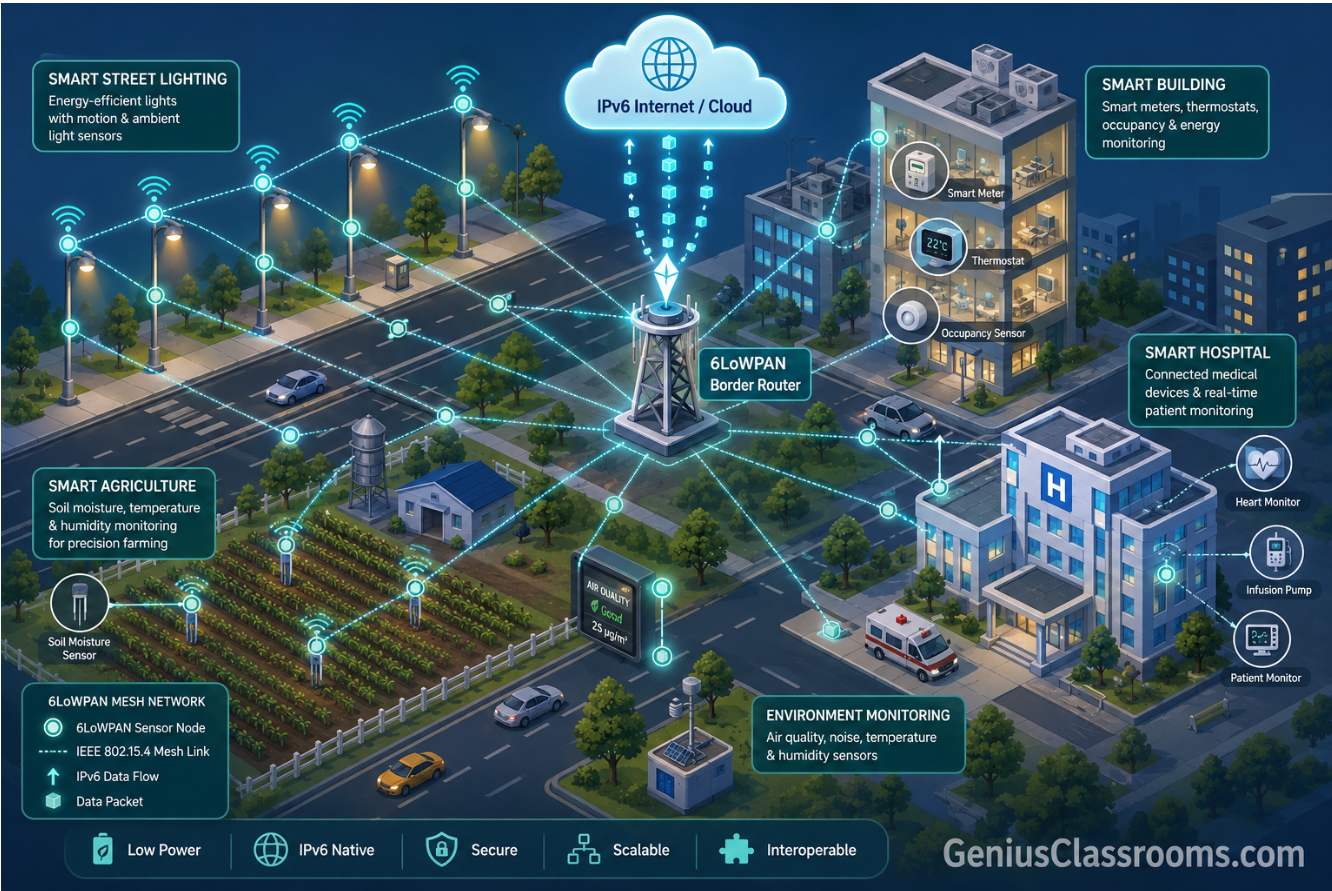

n°5 : Cas d'usage Smart City

7. Les défis et limites de 6LoWPAN

Malgré ses nombreux atouts, 6LoWPAN n'est pas sans limitations :

La fragmentation reste un point faible. La perte d'un fragment force la retransmission complète du paquet, ce qui impacte l'efficacité énergétique. Les extensions récentes (RFC 8930) améliorent ce point mais ne sont pas encore universellement implémentées.

La sécurité doit être soigneusement pensée. 6LoWPAN s'appuie sur les mécanismes de sécurité d'IEEE 802.15.4 (chiffrement AES-128 au niveau lien) et sur DTLS (Datagram TLS) au niveau transport. Mais configurer et maintenir la sécurité sur des milliers de noeuds contraints reste un défi opérationnel.

La qualité de service (QoS) est limitée. IEEE 802.15.4 n'offre pas de garanties de délai strictes dans sa version de base, ce qui peut poser problème pour des applications temps-réel. Le profil 6TiSCH apporte des am
